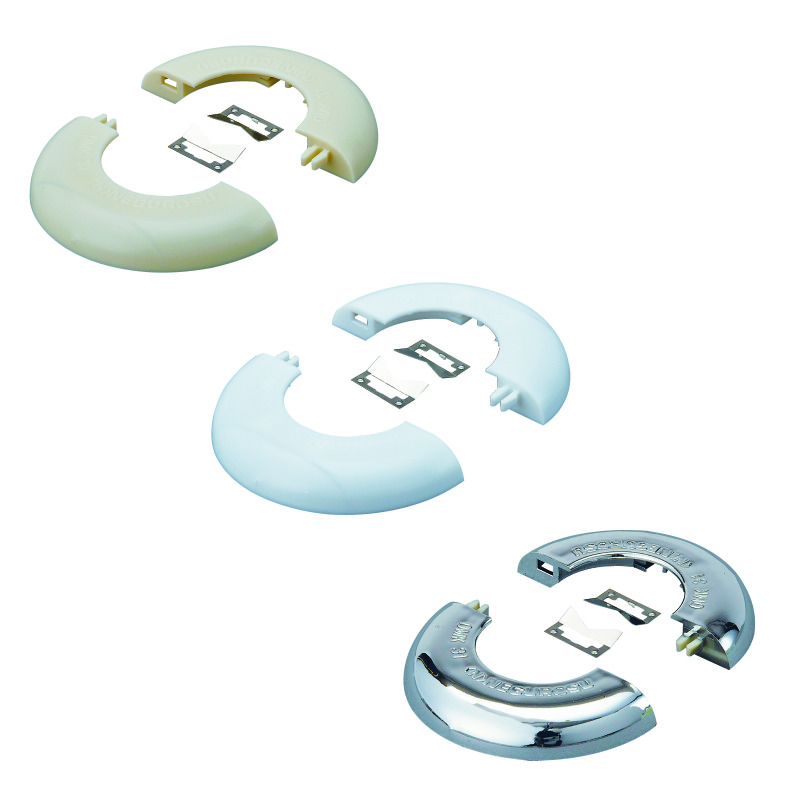

管用貫通穴化粧カバー

●分割式ですから施工後でも簡単に取り付けできます。
●プッシュナットの採用で、ビス止めの必要がありません。
●壁際の取り付けに便利な切り取り線入り。
●シルバー色は、装飾めっきにより、光沢感、金属質感に優れています。

WEBカタログを見る

寸法図

仕様表項目絞り込み

図面の表紙はこちらからダウンロードください

仕様（材質・表面処理）表示について

CAD	図面	図面	仕様	ご注文品番	色	φA	B	C	D	適合	適合	適合	適合	適合	販売単位	価格
CAD	図面	図面	仕様	ご注文品番	色	φA	B	C	D	VP管呼び	鋼製電線管呼び	鋼製電線管外径	VE管呼び	SGP管呼び	販売単位	価格
CAD	図面	図面		OMK16	クリーム	23	62	10	10	─	16	21	─	15	10枚	174円
CAD	図面	図面		OMK19	クリーム	21	60	10	10	─	19	19.1	─	─	20枚	128円
CAD	図面	図面		OMK22	クリーム	28	67	10	10	─	22	26.5	─	20	10枚	194円
CAD	図面	図面		OMK25	クリーム	27	66	10	10	20	25	25.4	22	─	20枚	136円
CAD	図面	図面		OMK28	クリーム	35	74	10	10	─	28	33.3	28	25	10枚	230円
CAD	図面	図面		OMK31	クリーム	34	72	9.5	10	25	31	31.8	─	─	20枚	141円
CAD	図面	図面		OMK39	クリーム	40	90	15	7	30	39	38.1	─	─	10枚	275円
CAD	図面	図面		OMK51	クリーム	53	113	20	7	─	51	50.8	─	─	10枚	300円
CAD	図面	図面		OMK63	クリーム	65	125	20	7	─	63	63.5	─	─	10枚	325円
CAD	図面	図面		OMK75	クリーム	78	138	20	7	65	75	76.2	70	─	10枚	360円
CAD	図面	図面		OMK16-W	ホワイト	23	62	10	10	─	16	21	─	15	10枚	174円
CAD	図面	図面		OMK19-W	ホワイト	21	60	10	10	─	19	19.1	─	─	20枚	128円
CAD	図面	図面		OMK22-W	ホワイト	28	67	10	10	─	22	26.5	─	20	10枚	194円
CAD	図面	図面		OMK25-W	ホワイト	27	66	10	10	20	25	25.4	22	─	20枚	136円
CAD	図面	図面		OMK28-W	ホワイト	35	74	10	10	─	28	33.3	28	25	10枚	230円
CAD	図面	図面		OMK31-W	ホワイト	34	72	9.5	10	25	31	31.8	─	─	20枚	141円
CAD	図面	図面		OMK39-W	ホワイト	40	90	15	7	30	39	38.1	─	─	10枚	275円
CAD	図面	図面		OMK51-W	ホワイト	53	113	20	7	─	51	50.8	─	─	10枚	300円
CAD	図面	図面		OMK63-W	ホワイト	65	125	20	7	─	63	63.5	─	─	10枚	325円
CAD	図面	図面		OMK75-W	ホワイト	78	138	20	7	65	75	76.2	70	─	10枚	360円
CAD	図面	図面		OMK16-SL	シルバー	23	62	10	10	─	16	21	─	15	10枚	405円
CAD	図面	図面		OMK19-SL	シルバー	21	60	10	10	─	19	19.1	─	─	20枚	315円
CAD	図面	図面		OMK22-SL	シルバー	28	67	10	10	─	22	26.5	─	20	10枚	450円
CAD	図面	図面		OMK25-SL	シルバー	27	66	10	10	20	25	25.4	22	─	20枚	320円
CAD	図面	図面		OMK28-SL	シルバー	35	74	10	10	─	28	33.3	28	25	10枚	505円
CAD	図面	図面		OMK31-SL	シルバー	34	72	9.5	10	25	31	31.8	─	─	20枚	340円
CAD	図面	図面		OMK39-SL	シルバー	40	90	15	7	30	39	38.1	─	─	10枚	475円
CAD	図面	図面		OMK51-SL	シルバー	53	113	20	7	─	51	50.8	─	─	10枚	510円
CAD	図面	図面		OMK63-SL	シルバー	65	125	20	7	─	63	63.5	─	─	10枚	535円
CAD	図面	図面		OMK75-SL	シルバー	78	138	20	7	65	75	76.2	70	─	10枚	580円

※複数製品で同じ資料の場合があります。商品によってはzipファイルでダウンロードされる場合があります。
