電設

プロマー

ラックパンチャー

●適合するケーブルラックに継ぎ金具用の穴（φ10.5）をあけられます。
●取り外し可能なハンドルにより、ハンディ・据え置きのどちらの作業にも対応できます。

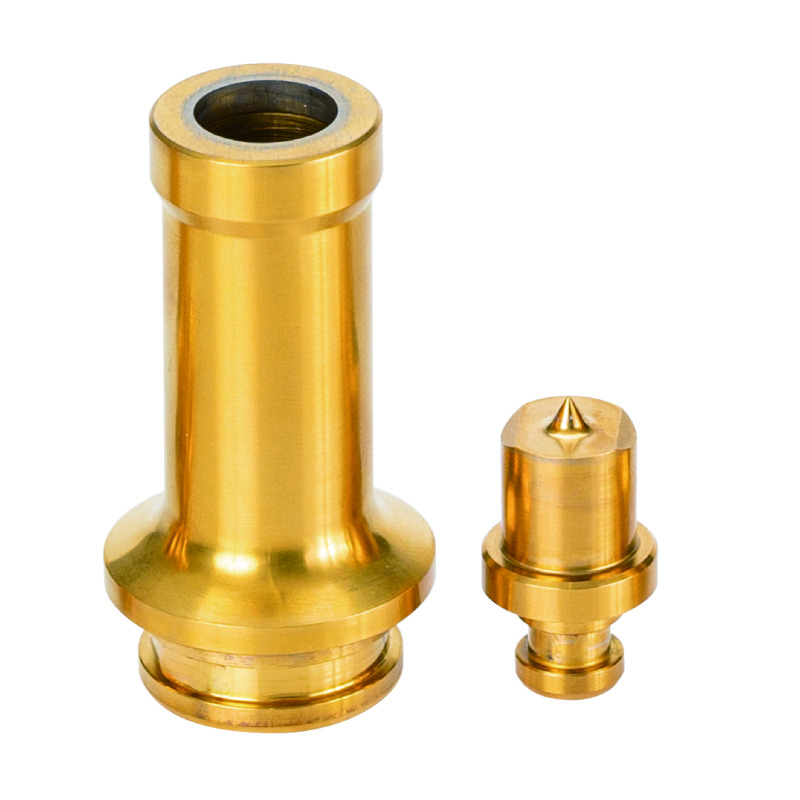

●パンチ・ダイスセットの交換により15Rタイプケーブルラックの継ぎ金具用の穴もあけられます。
●定寸ストッパーにより、穴あけ位置を合わせるのが簡単です。
●工具要らずで定寸ストッパーの位置が変えられます。
●持ち運びに便利な専用収納ケース付きです。
●各種チャンネルにも使用可能です。

WEBカタログを見る

寸法図
適合補足

仕様表項目絞り込み

適合：ケーブルラック
適合：チャンネル

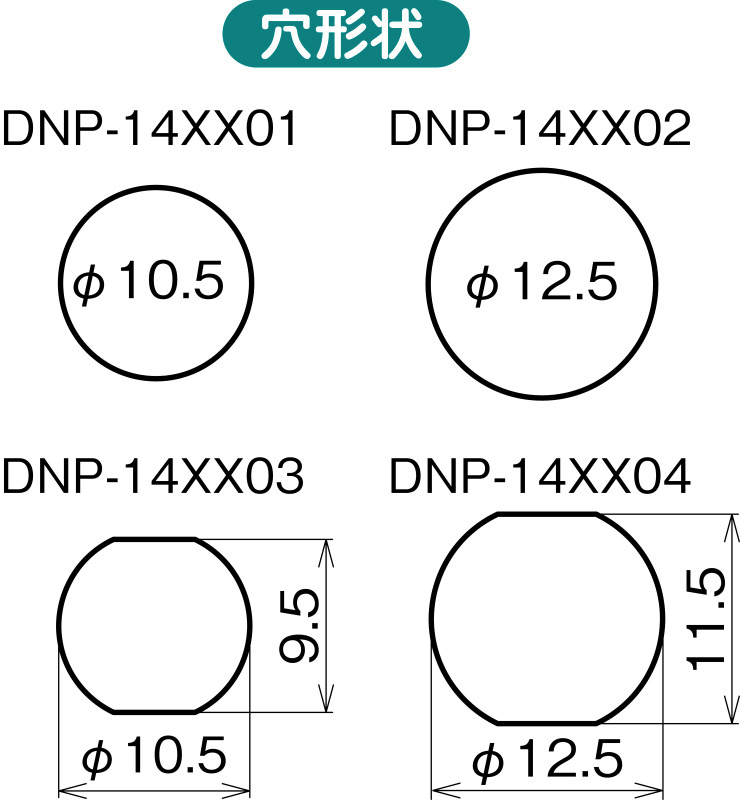

穴あけ寸法

図面の表紙はこちらからダウンロードください

仕様（材質・表面処理）表示について

CAD	図面	図面	仕様	ご注文品番	適合	適合	穴あけ寸法	販売単位	価格
CAD	図面	図面	仕様	ご注文品番	ケーブルラック	チャンネル	穴あけ寸法	販売単位	価格
				DNP-14	SR、S-SR、QR、S-QR	D1、SD-D1、S-D1、D2、SD-D2、S-D2、DP1、SD-DP1、DP2、SD-DP2、S-DP2、D15、SD-D15、S-15、D20、SD-D20、S-D20	φ10.5	1セット	237,000円
				DNP-14XX01	SR、S-SR、QR、S-QR	D1、SD-D1、S-D1、D2、SD-D2、S-D2、DP1、SD-DP1、DP2、SD-DP2、S-DP2、D15、SD-D15、S-15、D20、SD-D20、S-D20	φ10.5	1組	25,200円
				DNP-14XX02	15R	D1、SD-D1、S-D1、D2、SD-D2、S-D2、DP1、SD-DP1、DP2、SD-DP2、S-DP2、D15、SD-D15、S-15、D20、SD-D20、S-D20	φ12.5	1組	25,200円
				DNP-14XX03	SD-SR、SD-QR	D1、SD-D1、S-D1、D2、SD-D2、S-D2、DP1、SD-DP1、DP2、SD-DP2、S-DP2、D15、SD-D15、S-15、D20、SD-D20、S-D20	穴形状図参照	1組	27,600円
				DNP-14XX04	SD-15R	D1、SD-D1、S-D1、D2、SD-D2、S-D2、DP1、SD-DP1、DP2、SD-DP2、S-DP2、D15、SD-D15、S-15、D20、SD-D20、S-D20	穴形状図参照	1組	27,600円

※複数製品で同じ資料の場合があります。商品によってはzipファイルでダウンロードされる場合があります。
